Conventia de la generatoare
Daca
(fig. 4.3.4 - latura
din stanga), atunci
.
Daca
(pe aceeasi
latura generatoare, din stanga ), atunci
.
Denumirea conventiei provine de la faptul ca puterea la borne
este pozitiva
cand este cedata
de latura.
Cele doua conventii se pot intalni concomitent pentru laturi diferite ale aceluiasi circuit, asa cum se vede din fig. 4.3.2.
In figurile 4.3.4. si 4.3.5. sunt redate grafic cele doua conventii pentru cate o latura de circuit.
In scrierea conventiilor s-au utilizat litere mici si nu litere mari asa cum se procedeaza in c.c., deoarece ele sunt valabile, in principiu, si in regim variabil.
|
|
|

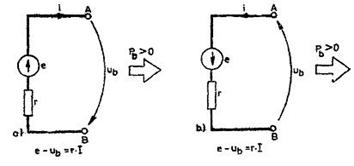

Fig. 4.3.4 Regula de la generatoare in doua variante: a si b. |
|
|
|
|
|
Fig. 4.3.5 Regula de la receptoare, in trei variante: a, b si c. |
||
In figura 4.3.6 se reprezinta cazul particular al unei laturi receptoare continand o sursa care se incarca (cazul incarcarii unui acumulator de la reteaua de c.c.).
|
|
|
Fig. 4.3.6 Latura receptoare continand o sursa care se incarca |
In acest caz (este vorba de ecuatia laturii receptoare) sensul t.e.m. este inversat (tensiune contraelectromotoare), conform ecuatiei:
Observatie
In cazul circuitului din fig (4.3.2), puterea electrica pe la bornele A si B este cedata de latura generatoare si primita de latura receptoare. In ambele situatii puterea este pozitiva.
