I. Detalii proiect

Schema GilCellMix modeleaza practic blocul celulei Gilbert folosite ca mixer in schema de simulare a receptorului FSK, w4FSKinput.

Pentru semnalul de intrare in receptor este generat un semnal tip FSK de 4 nivele cu ajutorul urmatoarelor componente:

- doua generatoare de semnal pseudo - aleatoriu digital inseriate. Semnalele celor doua generatoare sunt astfel sumate, generandu-se astfel un semnal in 4 trepte pseudo - aleator. Acesta simuleaza practic semnalul util supus modularii 4FSK la emitator. Durata fiecarui bit este 1/rata (rata = 50KHz).

- un filtru trece jos cu ridicare cosinus, care are menirea de a elimina colturile drepte ale treptelor semnalului si se foloseste in general pentru reducerea interferentei inter - simbol. Acesta introduce si o mica intarziere.

- un oscilator comandat in tensiune, cu frecventa centrala 1GHz. Acesta simuleaza practic modulatorul FSK. Nivel de tensiune la intrare 0, la iesire semnal de frecventa 1GHz;

Cele 4 nivele de tensiune de la intrarea VCO (voltage controlled oscilator) vor corespunde unor frecvente de iesire , , , .

In continuare, schema de simulare arata astfel:

Un filtru Cebasev efectueaza o echilibrare a nivelului amplitudinii semnalului 4FSK de intrare:

putandu-se observa, prin suprapunere intrare - iesire, aceasta procesare.

La intrarea de RF a celulei Gilbert este introdus acest semnal, la intrarea de frecventa intermediara IF este introdus un semnal de frecventa RF 1GHz cu ajutorul unui bloc FM, iar pe iesirea celulei se regaseste un generator de frecventa joasa f_low 950MHz fixa. La variatiile semnalului din intrarea de RF, frecventei de iesire a blocului FM i se imprima o deviatie f_IF = f_RF - f_low.

semnal iesire FM

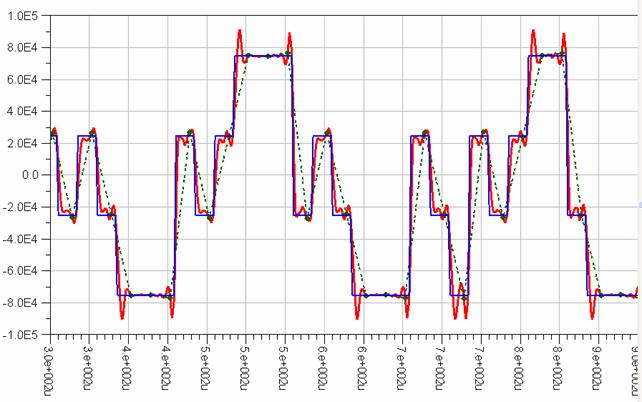

semnal util treapta 4 nivele cu compensarea intarzierii in grafic

esantionare

Se observa ca aplicand un proces de esantionare - memorare cu frecventa adecvata, din esantioane se pot obtine cu eroare minima semnalul util de la emisie. Acest proces nu a mai fost introdus in schema, ci doar s-au aplicat o serie de ecuatii matematice pentru a putea fi afisate esantioane si a compensa matematic intarzierea semnalului de iesire fata de cel util de la emisie.

II. In plus fata de proiect

Explicat mai in detaliu proiectul exemplu si executat o afisare pe etape a propagarii semnalului prin circuit. Se pot modifica: frecventa nominala pentru sistem, deci implicit si rata bitilor, la fel si numarul de esantioane necesare estimarii semnalului util la iesire. Aceasta modificare este limitata de schema cu tranzistoare a celulei Gilbert.
