A. Solutii recomandate pentru furnizarea serviciilor de Voce / Internet de mare viteza / IPTV:

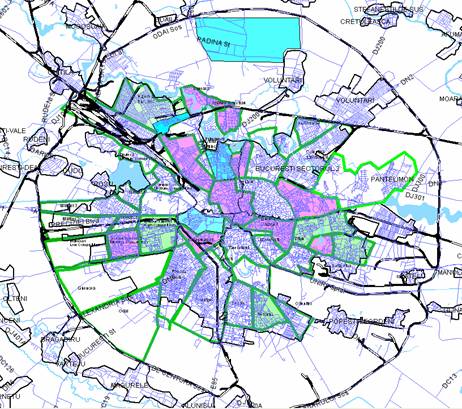

Abordarea pe zone (Granular Approach)

In functie de valorile anumitor parametri ce definesc piata de telecomunicatii dintr-un anumit oras/cartier si/sau regiune, departamentul de Strategie impreuna cu departamentul Comercial vor defini zone compacte din oras/regiune care vor fi acoperite cu servicii pe diferite tehnologii, dupa cum urmeaza:

FTTC (Fiber To The Curb sau Fiber To The Cabinet) - cabinete stradale de tip OTLC/OTSC echipate cu tehnologie VDSL sau ADSL in functie de modul in care a fost incadrata zona respectiva de catre Strategie;

2. FTTB (Fiber To The Building) - cabinete montate la nivel de cladire (bloc, scara de bloc, cladire de birouri) echipate cu tehnologie VDSL;

3. FTTH (Fiber To The Home) - fibra optica ajunge pana in incinta locatiei abonatului; tehnologia folosita poarta numele de GPON (GigaBit Pasive Optical Network); echipamentul de la abonat este un CPE cu intrare optica.

Ca regula generala, in toate situatiile de mai sus, cu exceptia zonelor rurale, pentru fiecare gospodarie situata in aria de acoperire a unui echipament de tip DSLAM VDSL, solutia tehnica trebuie sa asigure o largime de banda de 70 Mbps pe canalul de downlink.

Consecinta 1: Distanta, masurata pe reteaua de cupru existenta, intre echipamentul de tip DSLAM VDSL si locuinta abonatului (HouseHold - HH), nu trebuie sa depaseasca 200 metri.

Situatii tipice:

- scara de bloc cu un numar ≥ 20 apartamente - se va instala 1 (un) echipament de tip mini-DSLAM VDSL (Pizza Box) in acea scara;

- scara de bloc cu un numar ≤ 20 apartamente, localizata intr-un bloc cu mai multe scari identice - se va instala 1 (un) echipament de tip mini-DSLAM VDSL (Pizza Box) in una dintre scari; celelalte scari vor fi conectate la acest echipament prin interceptarea cablurilor de cupru care alimenteaza fiecare scara in parte si conectarea lor in nisa localizata langa echipament; interceptarea trebuie sa aiba in vedere respectarea regulii generale si a consecintei 1;

scara de bloc cu un numar ≤ 20 apartamente, izolata de restul cladirilor de tip bloc de locuinta din zona - se va aplica solutia FTTH;

B. Retea FTTB

1. Cerinte de proiectare a retelei FTTB

1.1 Cerinte generale

Principiile de baza care au stat la proiectarea retelei FO FTTB 2010 au fost:

- Utilizarea infrastructurii de cupru existente si a tehnologiei VDSL2 pentru a oferi viteze de 50 M+ si suport pentru IPTV / crearea unei noi retele FO;

- Solutia sa permita cel putin pastrarea calitatii serviciului comparativ cu reteaua existenta. Aceasta cerinta se refera la un set de parametrii asociati cu livrarea / asigurarea serviciului, cum ar fi: timpul de conectare a unui nou client, timpul de restabilire sau reconfigurare, disponibilitate, etc. ;

- Cablurile FO sa asigure capacitatile necesare pentru provizionarea de servicii punct-la-punct (P2P) catre clientii business;

- Instalarea cablurilor FO sa se faca utilizand cu preponderenta infrastructura existenta pentru a reduce la minim costurile de construire de suport nou;

- Evitarea intreruperilor de comunicatie in timpul realizarii lucrarilor;

- Solutia sa permita up-grade-ul rapid si facil la solutia FTTH fara instalarea de noi cabluri FO de transport si inlocuire de cabinete.

Structura tipica a retelei FO feeder

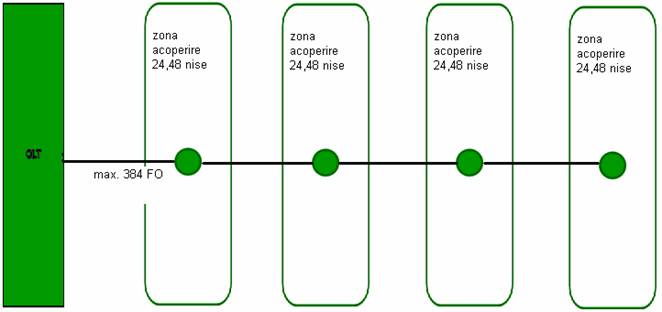

Figura 1 - Structura tipica a retelei FO feeder

Cablarea tipica pentru blocurile de apartamente

Cablarea tipica pentru blocurile de apartamente consta in:

- Un cablu radacina ce vine din canalizatie la bloc (in subsol, pe fatada);

- Unul sau mai multe mansoane in care cablul radacina se imparte in cabluri mai mici ce ajung la terminalele din bloc;

- Terminale (nise) instalate in fiecare scara..

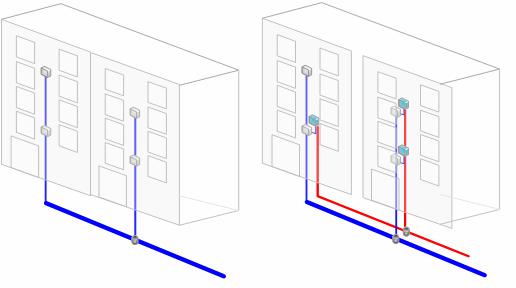

Figura 2 - Cablarea tipica a blocurilor de apartamente

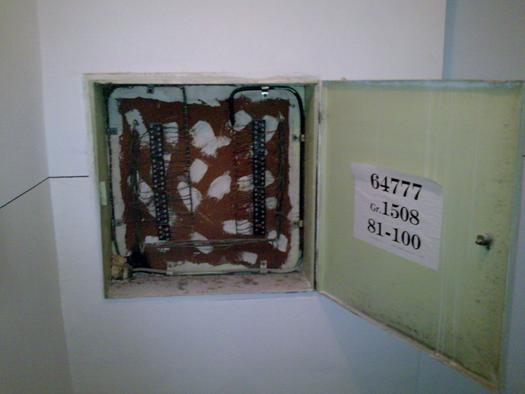

Figura 3 - Nisa nereabilitata

Descrierea solutiei

- Instalarea de echipament DSLAM, de mica capacitate (Pizza Box), echipat cu 8/16 sau 16/24 porturi VDSL2 in cele 2 cazuri:

nisa existenta_model pe usa nisa sau

(daca acest lucru nu este posibil) instalarea unui cabinet in apropierea nisei_model stand alone;

In aceasta etapa a proiectului se va instala un singur echipament activ / scara;

- Instalarea de cabluri FO (feeder si acces);

- Instalarea de splittere FO 1: in puncte de concentrare (mansoane in camere de tragere);

- Daca este cazul, preluarea niselor superioare in cea inferioara sau instalarea unui MDF suplimentar daca nisa inferioara nu permite preluarea nisei superioare;

- Asigurarea alimentarii cu energie electrica a fiecarui echipament (in sistem pausal), prin realizarea unui racord electric si instalarea unei prize de 230 V, protejata cu disjunctor.

Figura 4 - Instalarea echipamentului DSLAM (Pizza Box) in cele 2 cazuri:

nisa existenta_model pe usa nisa sau

instalarea unui cabinet in apropierea nisei_model stand alone

Reguli de dimensionare FO

- S-au realizat punctele de concentrare FO in zona in care reteaua de cupru este deja concentrata

- Pentru a asigura o capacitate a cablului FO (feeder) suficienta s-a prevazut instalarea de cabluri de minim 24 FO pana la "punctul de concentrare";

- Un punct de concentrare FO a fost limitat la FO in partea de distributie. Peste aceasta capacitate s-au realizat mai multe puncte de concentrare FO;

- Nu s-au utilizat cabluri avand capacitatea mai mica de 4 FO in partea de distributie. Dimensionarea cablurilor FO s-a facut astfel incat sa se asigure si o rezerva pentru clientii bussiness (daca este cazul) precum si pentru dezvoltari ulterioare (in general 25% din capacitatea cablului FO feeder este rezerva);

- Pentru fiecare 84 fibre in feeder s-au prevazut 12 fibre de rezerva pana la ultimul punct de concentrare.

Instructiuni de lucru pentru implementarea proiectului FTTB

Ca solutii principale se propune

• Pizza Box_model pe usa nisa - reabilitarea niselor standard existente (530x530x160) prin instalarea unui nou fund de nisa (daca e cazul), instalarea de reglete noi pe suport de otel inox (max.13), conectarea firelor pe noile reglete si inlocuirea capacului existent cu unul nou pe care se vor instala echipamentele tc.

Apreciem ca aceasta solutie poate fi aplicata la cca.80% din nisele existente

• Pizza Box_model stand alone - in cazul in care nisa  este mai mica decat cea standard / nisa nu permite reabilitarea se va instala un cabinet in apropierea nisei pentru echipament si se va realiza o cablare 1:1 a porturilor VDSL in nisa existenta / noua aplicata.

Criteriile ce stau la baza deciziei de reabilitare a nisei se refera la:

- Starea generala a nisei: rugina, laterale distruse care nu permit reabilitarea, etc.;

- Conditii de mediu: umiditate excesiva, abur, apa, etc.;

- Contacte oxidate, reglete distruse, numar mare de deranjamente, etc..

Pizza Box_model pe usa nisa - Instructiuni de lucru privind instalarea si asigurarea interconectarii echipamentului DSLAM cu reteaua de cupru existenta in nisa si reteaua FO nou construita pana in nisa telefonica.

Extinderea MDF in nisa existenta + echipament pe usa nisei noi in cazul in care dimensiunile / starea nisei permit extinderea MDF-ului:

- Se verifica infrastructura existenta si se instaleaza CFO de capacitate corespunzatoare (conform proiectului) intre PoP ROMTELECOM si cladirea / blocul vizat, pe un traseu paralel cu cel al cablului din cupru, pana la un manson FO;

- Se verifica atat tubulatura de intrare in cladire cat si cea existenta pana la si intre nise;

- Daca aceasta este disponibila, se instaleaza cabluri de minim 4FO pana la fiecare prima nisa de pe scara;

- Daca tubulatura nu permite (infundata, fracturata), atunci se va incerca pozarea aparenta pe zid, in canal cablu cu sau fara strapungeri de plansee, dupa caz;

- Se verifica starea nisei (reglete, cabluri, rezerve) existente. Daca sunt elemente ce prezinta o stare avansata de uzura sau degradare, acestea se vor inlocui;

- Se instaleaza sinele pentru regletele noi ("extensie MDF") si un numar de reglete egal cu capacitatea echipamentului DSLAM, astfel:

• pentru un echipament DSLAM echipat cu 16 porturi, se vor instala 2 reglete iar
• pentru un echipament DSLAM echipat cu 24 porturi, se vor instala 3 reglete;

- Se monteaza usa cu echipamentul si conectica completa prevazuta de furnizor;

- Se conecteaza cablurile de legatura pe regletele noi;

- Se conecteaza patch-cord-ul intre ODF-ul din nisa si echipamentul DSLAM;

- Se trag punti noi intre regletele noi si cele vechi pentru "date+voce OUT". Pe masura ce apar alte solicitari, se vor trage punti noi, una cate una si se vor indeparta cele vechi.

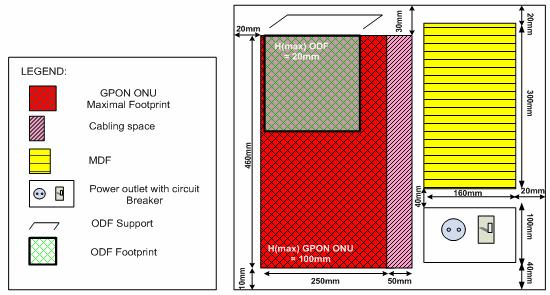

Figura 5 - Prezentarea in plan a amplasamentelor elementelor tc. Dupa reabilitarea nisei si amplasare usa noua cu echipament

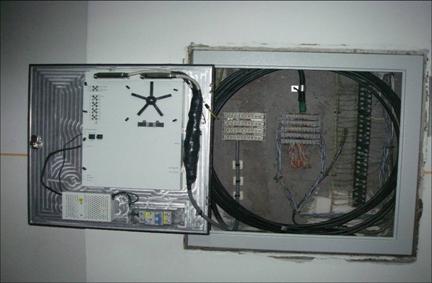

Figura 6 - Nisa reabilitata + echipament Pizza Box_model pe usa nisa

Pizza Box_model stand alone - Instructiuni de lucru privind instalarea si asigurarea interconectarii echipamentului DSLAM cu reteaua de cupru existenta in nisa si reteaua FO nou construita pana in nisa telefonica.

Extinderea MDF in nisa existenta + echipament Pizza Box in cazul in care dimensiunile / starea nisei permit extinderea MDF-ului:

- Se verifica infrastructura existenta si se instaleaza CFO de capacitate corespunzatoare (conform proiectului) intre PoP ROMTELECOM si cladirea / blocul vizat, pe un traseu paralel cu cel al cablului din cupru, pana la un manson FO;

- Se verifica atat tubulatura de intrare in cladire cat si cea existenta pana la si intre nise;

- Daca aceasta este disponibila, se instaleaza cabluri de minim 4FO pana la fiecare prima nisa de pe scara, asigurand o minima rezerva pentru racordul la viitorul cabinet;

- Daca tubulatura nu permite (infundata, fracturata), atunci se va incerca pozarea aparenta pe zid, in canal cablu cu sau fara strapungeri de plansee, dupa caz;

- Se verifica starea nisei (reglete, cabluri, rezerve) existente. Daca sunt elemente ce prezinta o stare avansata de uzura sau degradare, acestea se vor inlocui;

- Se instaleaza sinele pentru regletele noi ("extensie MDF") si un numar de reglete egal cu capacitatea echipamentului DSLAM, astfel:

• pentru un echipament DSLAM echipat cu 16 porturi, se vor instala 2 reglete iar
• pentru un echipament DSLAM echipat cu 24 porturi, se vor instala 3 reglete;

- Se verifica, se marcheaza si se traseaza amplasamentul final al cabinetului. Se executa gaurile si se instaleaza diblurile si suruburile de pridere;

- Se monteaza cabinetul cu echipamentul si conectica completa prevazuta de furnizor;

- Se instaleaza cablurile de legatura din cupru intre nisa si cabinet, asigurand un minim de rezerva pentru conectare;

- Se conecteaza cablurile de legatura pe regletele noi;

- Se conecteaza patch-cord-ul intre ODF-ul din nisa si echipamentul DSLAM;

- Se trag punti noi intre regletele noi si cele vechi pentru "date+voce OUT". Pe masura ce apar alte solicitari, se vor trage punti noi, una cate una si se vor indeparta cele vechi.

Figura 7 - Extinderea MDF in nisa existenta + echipament Pizza Box

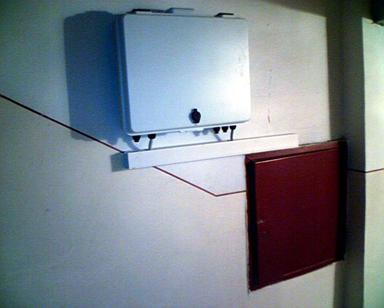

Figura 8 - Nisa reabilitata + echipament Pizza Box_model stand alone

Figura 9 - Nisa reabilitata

Instructiuni de lucru privind preluarea niselor superioare in nisa inferioara

(cablarea cupru pe verticala)

Pentru scarile cu doua sau mai multe nise se propune preluarea niselor superioare in cea inferioara, reabilitarea nisei inferioare si instalarea echipamentului pe usa nisei inferioare.

Se va dimensiona reteaua FO avand in vedere toate nisele standard de pe o scara (in cazul existentei unei nise de capacitate mica la fiecare etaj se vor comasa mai  multe nise in una singura astfel incat sa se obtina nise la care sa fie conectate maxim 30 de apartamente), iar racordul efectiv va fi realizat in aceasta etapa doar la prima nisa

Preluarea niselor superioare in nisa inferioara + echipament Pizza Box (dupa caz) cand nu este posibila instalarea FO la fiecare nisa / nu este posibil racordul electric la nisele superioare / asociatia de proprietari nu permite decat amplasarea unui singur cabinet pe scara / solutia standard de instalare a unui singur echipament / scara:

- Se instaleaza sinele pentru regletele noi - de capacitate corespunzatoare preluarii tuturor niselor superioare plus cea inferioara - si un numar corespunzator de reglete;

- Se instaleaza cablurile de legatura din cupru (1-2 m) intre jonctiune nisa inferioara si noile reglete, asigurand un minim de rezerva pentru conectare;

- Se conecteaza cablurile de legatura intre nise pe regletele noi;

- Se identifica in cablul existent perechile corespunzatoare niselor superioare si se preiau pe reglete noi, in nisa inferioara; se trag punti noi pentru serviciul de voce ;

- Se trag punti noi pentru asigurarea serviciilor existente; pe masura ce apar alte solicitari, se vor trage punti noi, in functie de serviciile solicitate.

Nota 1: Cablul de cupru (dimensionat la dublul capacitatii cablului ce pleaca catre nisele superioare) trebuie sa aibe lungimea de 1-2 m.

Nota 2: La instalarea unui client nou se face punte si in nisa superioara

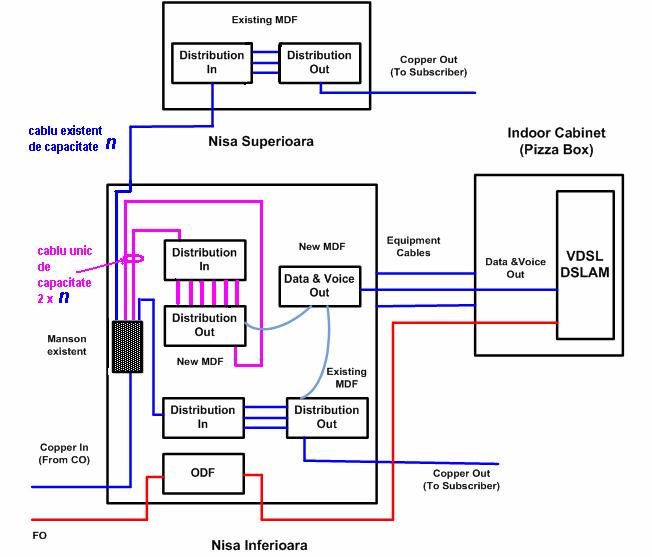

Figura 10 - Preluarea niselor superioare in nisa inferioara + echipament Pizza Box

(cablarea cupru pe verticala)

Instructiuni de lucru privind preluarea nisei unei scari adiacente scarii unde se instaleaza un echipament Pizza Box, ambele scari apartinand aceluiasi bloc

(cablarea cupru pe orizontala).

Figura 11 - Structura tipica cu racord de cupru prin subsol

Figura 12 - Structura tipica cu racord de cupru pe fatada

S-au identificat trei situatii posibile care prezinta interes in preluarea nisei unei scari adiacente:

a) cablu de cupru pe fatada de bloc cu jonctiuni deasupra / in zona usii de la intrare in scara, blocuri nereabilitate termic;

b) cablu de cupru prin subsol, cu jonctiunile in subsol;

c) cablu de cupru pe fatada de bloc si jonctiuni prinse sub polistiren (blocuri reabilitate sau partial reabilitate termic).

a) Cablu de cupru pe fatada de bloc cu jonctiuni deasupra / in zona usii de la intrare in scara, blocuri nereabilitate termic

Se aplica pentru scari de bloc cu un numar ≤ 20 apartamente, localizate in blocuri cu mai multe scari, cu o singura nisa pe scara - se va instala 1 (un) echipament de tip mini-DSLAM VDSL (Pizza Box) la fiecare doua scari; scara adiacenta va fi conectata la acest echipament prin interceptarea cablurilor de cupru care o alimenteaza si conectarea lor in nisa localizata langa echipament.

Figura 13 - Preluare nisa adiacenta

Figura 14 - Diagrama preluare nisa adiacenta

In acest caz se va instala un cablu intre nisa in care este instalat echipamentul VDSL si jonctiunea de derivatie (pe fatada) catre nisa adiacenta cu capacitatea dubla fata de cablul ce intra in nisa adiacenta (max. 40 perechi). Se va realiza o imagine a nisei adiacente in nisa cu echipament. Cablul nou se va instala pe traseul existent catre nisa.

Caz particular: Asociatia de proprietari nu permite instalarea cablului pe fatada / solicita mutarea acestuia.

In acest caz se va poza cablul intre cele doua nise conform prioritizarii urmatoare:

prin subsol;

pe fundatie, la limita superioara a acesteia;

in canalizatie noua (in cazuri extreme); o alternativa mult mai eficienta la aceasta solutie este de a instala echipament la toate scarile din bloc.

b) Cablu de cupru prin subsol, cu jonctiunile in subsol

Figura 15 - Preluare nisa adiacenta cu cabluri prin subsol

Aceasta solutie se poate aplica atat blocurilor reabilitate termic cat si celor nereabilitate care au subsol.

In acest caz se va instala un cablu intre nisa in care este instalat echipamentul VDSL si jonctiunea de derivatie (in subsol) catre nisa adiacenta cu capacitatea dubla fata de cablul ce intra in nisa adiacenta (max. 40 perechi). Se va realiza o imagine a nisei adiacente in nisa cu echipament. Cablul nou se va instala pe traseul existent catre nisa.

Pozarea cablului se va face conform prioritizarii urmatoare:

pozarea cablului prin tub existent;

pozarea cablului prin fanta (daca exista si facand strapungerile necesare in nisa si planseu);

pozare aparenta in canal de cablu.

In cazul in care niciuna dintre solutiile prezentate nu poate fi implementata se va instala echipament in fiecare scara de bloc.

c) Cablu de cupru pe fatada de bloc si jonctiuni prinse sub polistiren (blocuri reabilitate sau partial reabilitate termic)

Figura 16 - Preluare nisa adiacenta cu cabluri prin subsol / pe fundatie / in canalizatie noua in cazul blocurilor reabilitate termic

In aceasta situatie nemaiexistand acces la infrastructura de cupru se propune refacerea acesteia de la cea mai apropiata camera de tragere conform prioritizarii urmatoare:

prin canalizatie existenta si prin subsol pana la fiecare nisa;

prin canalizatie existenta si pe fundatie la limita superioara a acesteia;

prin canalizatie existenta si nou construita; o alternativa mult mai eficienta la aceasta solutie este de a instala echipament la toate scarile din bloc.

O solutie ce trebuie avuta in vedere in cazul acestor blocuri este de a prelua integral clientii pe echipamentele instalate in scari si renuntarea la infrastuctura pe cupru pana la nise (VOIP).

Observatii:

- in toate cazurile prezentate se presupune ca exista acordul asociatiilor de proprietari si cablul FO a fost instalat conform criteriilor prezentate mai sus; este posibil ca anumite acorduri de acces sa necesite renegociere conform noii situatii (cablu nou de cupru pe condominiu);

- in toate cazurile, in nisa de langa echipamentul VDSL, dupa conectarea cablului nou pe reglete ( intrare - iesire ) se vor realiza toate puntile necesare functionarii abonatilor existenti in nisele adiacente;

- trebuie acordata o atentie sporita modelarii solutiilor in SO Brasov cu implicatii in livrarea serviciului.

Figura 17 - Diagrama preluare nisa adiacenta cu cabluri prin subsol / pe fundatie / in canalizatie noua in cazul blocurilor reabilitate termic

Anexa:

Cablu de cupru pe fatada de bloc cu jonctiuni deasupra/in zona usii de la intrare in scara, blocuri nereabilitate termic

O varianta este de a poza un cablu nou intre jonctiunea derivatie si nisa cu echipament cu capacitatea egala cu 2x capacitatea nisei adiacente+capacitatea nisei principale care nu creste substantial costurile dar reduce cheltuielile de operare si mareste sansele de obtinere a acordului asociatiilor de proprietari.

Cablu de cupru prin subsol, cu jonctiunile in subsol

O varianta este de a poza un cablu nou intre jonctiunea derivatie si nisa cu echipament cu capacitatea egala cu 2x capacitatea nisei adiacente + capacitatea nisei principale care nu creste substantial costurile dar reduce cheltuielile de operare si mareste sansele de obtinere a acordului asociatiilor de proprietari.
