Lucrarea de fata reprezinta un prototip de termosemineu, plecand de la descrierea unui semineu cu registru din sertare lamelare, asa cum a fost descries aici de razvan si un focar cu aere preincalzite, zidaria exterioara care nu este prezenta la acest moment, reprezinta fumurile care impreuna cu focarul formeaza un sistem de tip clopot.

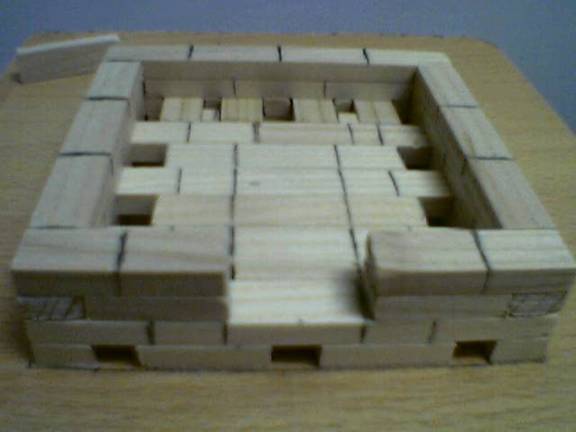

Normal, sub acest rand vene un pod, tot din caramizi sau alt material, insa aici nu am mai pus.. cele doua canale din lateral reprezinta admisia aerului secundar, cel din mijloc- aerul tertiar.

spatiile libere reprezinta locul pe unde se ridica aerul secundar si tertiar in focar

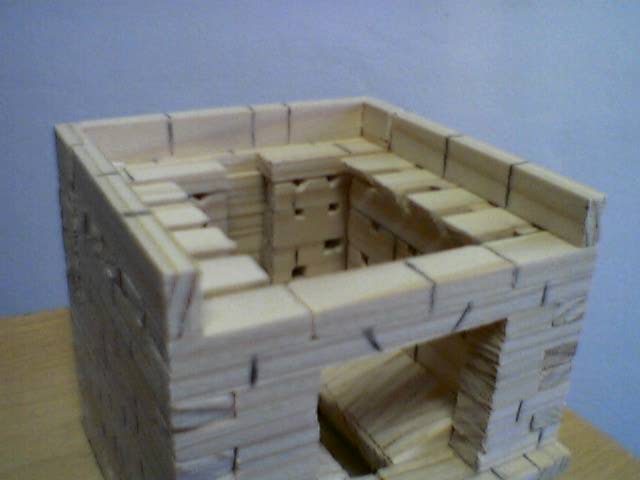

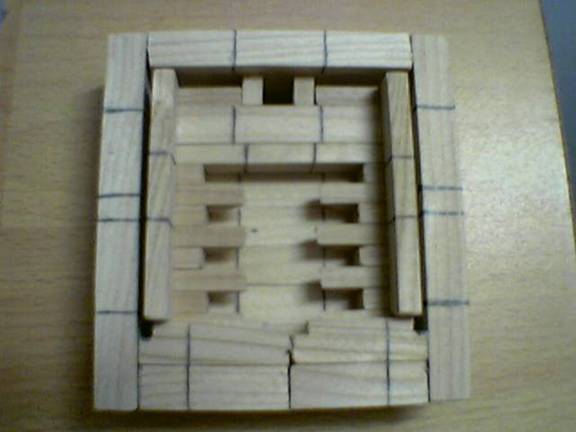

asezarea caramizilor in cenusar se face in asa fel incat aerul din cenusar sa nu se amestece cu cel din secundar si tertiar cenusarul va servi si pt admisia aerului primar deoarece in momentul inceperii focarului nu eram hotarat cum il voi face exact, s-a strecurat o eroare , polita din caramizi iesite mai in fata cu ¼ caramida nu trebuie sa apara in acest moment , deci zidul se face drept in aceasta faza , acea iesire in afara va veni in zidaria exterioara.spatial patrat din spatele focarului reprezinta locul pe unde vine aerul tertiar

Canalul din spate reprezinta locul de unde pleaca teava de aer tertiar

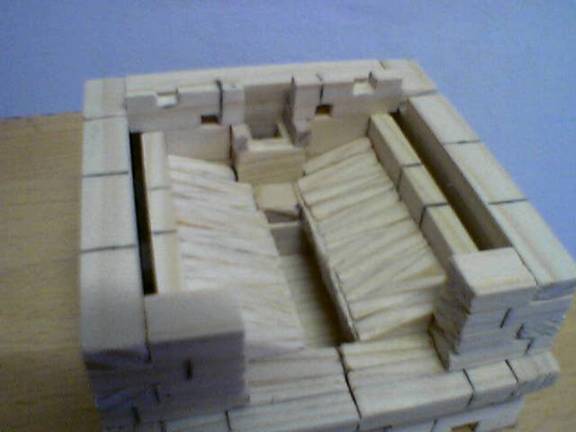

fanta din zidarie reprezinta dry joint , are una la fel pe partea cealalta in spate se observa teava de aer teriar , aceasta aduce aerul la nivelul catalizatorului, unde se continua cu alta teava orizontala prin catalizator caramizile care formeaza bolta din zona catalizatorului  se taie la un anumit unghi, pentru a iesi forma rotunjita a boltei catalizatorul va fi format din caramizi subtiri, taiate in forma de T , ele au o gaura pe mijloc prin care trece teava de tertiar(nu sunt gaurite in imagine), deasemenea ele nu se prind in mortar pentru a se dilata liber si impreuna cu teava sunt consumabile. registrul va avea sub picioare niste talpi(nu sunt aici) pentru a distribui greutatea uniform, deasemenea picioarele vor fi inclinate la un anumit unghi pentru a mari stabilitatea registrului, greutatea va apasa cat mai aproape de zidurile laterale, pentru a nu forta bolta pe care se sprijina, Intre registru si zidarie exista un spatiu liber de 10-12cm. teava de tertiar

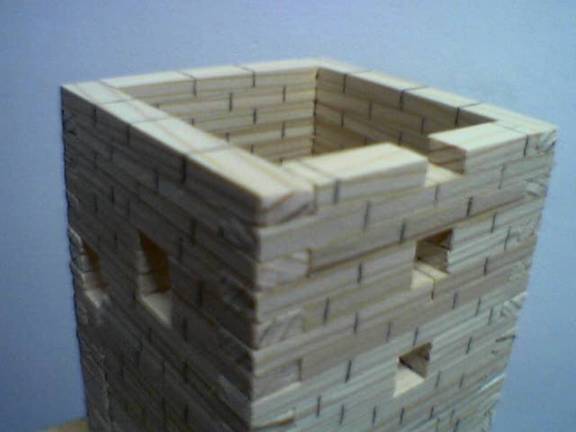

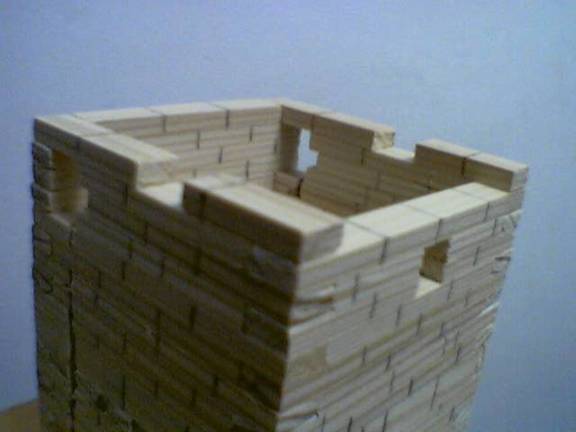

aceste benzi albe sunt puse pentru a putea desface macheta in 2 parti , in cazul constructiei reale nu apar. la acest nivel zidaria se executa cu registrul pus pe pozitie, se lucreaza in jurul lui orificiul acesta este locul pe unde vine teava de retur a registrului, in jurul ei se izoleaza cu vata ceramica astfel incat teava sa nu atinga zidaria prin golurile din lateral fumul paraseste focarul , coborand in fumuri prin golurile din fata se poate face accesul la registru , 4 la numar registrul vazut de sus

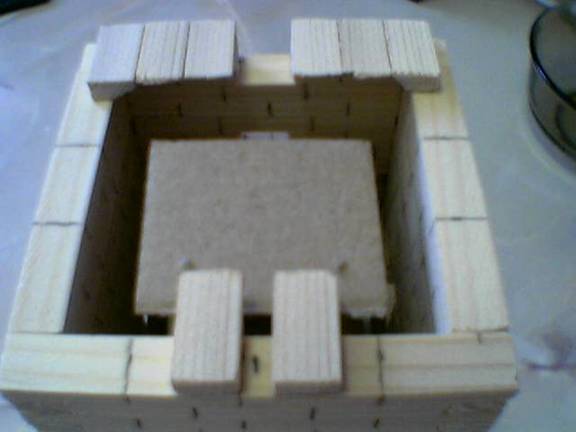

acoperirea focarului banda alba pe perimetru este fibra ceramica pentru a permite dilatarea placilor capacului peste placi se adauga un rand de caramida subtire, apoi un strat izolator felul cum va circula fumul in zidaria exterioara,

Va urma..
