Preamplificatorul de redare



Preamplificatorul de redare

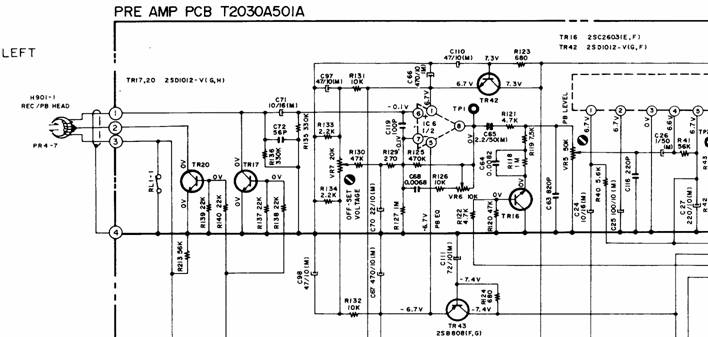

Fig. 1 - Preamplificator redare GX-F31




Fig. 2 - Preamplificator redare GX-F51





1. Circuitul de intrare

Se pot aplica 2 solutii, prima simpla (a) iar a 2-a mai elaborata (b).

a.

C71 = 10 µF/16V (M) se inlocuieste cu 1 µF stiroflex. Aceasta valoare este suficient de mare avand in vedere impedanta de intrare a etajului.


b.

R136 = R135 = 330 KΩ se elimina si in locul lui R135 se planteaza o rezistenta de 165 KΩ, pelicula metalica, reducand astfel zgomotul termic al rezistentei de amortizare a circuitului rezonant al capului. Tinand cont de parametrii acestui circuit (inductanta capului este 475 mH, rezistenta capului este 625 Ω, capacitatea parazita a cablului este fix 22 pF, capacitatea de acord este C72 = 56 pF) rezulta ca este acordat pe 26 KHz si asigura o ridicare de 6.6 dB.

C71 = 10 µF/16V (M) se elimina si in locul lui se monteaza un strap. Tensiunea de saturatie colector-emitor a TR17,20 = 2SD1012 este de 10mV.

R196 = 8.2 KΩ si R197 = 10 KΩ se elimina si se monteaza un semireglabil VR7 = 25 KΩ (PIHER) numit "OP AMP OFF-SET VOLTAGE", placa avand aceasta posibilitate datorita faptului ca este comuna pentru GX-F31 si GX-F51. De aici se regleaza 0V in TP1. Detaliile sunt date mai jos.

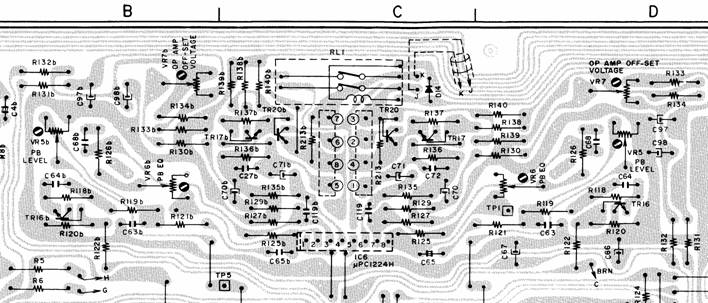

Fig. 3 - Cablaj preamplificator redare GX-F31




Fig. 4 - Cablaj preamplificator redare GX-F51



In Fig. 3, R132 si R131 (in partea stanga sus) sunt de fapt R196b si R197b. Acestea si R196 si R197 (in partea dreapta sus) se elimina. Se monteaza semireglabili de 10 KΩ (PIHER), notati VR7 si VR7b, ca in Fig. 4.

Totodata se inverseaza firele K si L in Fig. 3, K si J in Fig. 4, eliminand astfel inversarea de canale de pe calea de inregistrare.


2. Amplificatorul de corectie

C70 = 22 µF/10V (M) se inlocuieste cu 100 µF/25V ELNA Cerafine.

C105 = 100 pF se elimina. El are rolul de a nu permite jonctiunilor BE ale etajului diferential de intrare a IC6 sa demoduleze campurile magnetice puternice ale statiilor locale de radio sau TV.

R129 = 300 Ω se inlocuieste cu 270 Ω, conform Fig. 2.

R126 = 7.5 KΩ este notata gresit in Fig. 1. Corect este in Fig. 2, R126 = 10 KΩ. Pe cablaj este plantata 10 KΩ.

VR6 = 10 KΩ se schimba cu unul PIHER cu aceeasi valoare. Conform calculelor, pentru a obtine o constanta de timp de 120 µs, VR6 trebuie reglat astfel incat (R126 + VR6) = 17.65 KΩ. Masurarea se efectueaza intre pastila de cablaj ce uneste R126 cu C68 si TP1.

C65 = 2.2 µF/50V (M) bipolar se inlocuieste cu 3.3 µF polistiren.

C63 = 820 pF se elimina. Acesta are rolul de a limita banda de frecventa, dar introduce distorsiuni de faza importante.

In Fig. 1 VR5 este notat gresit B50K. Corect este 50 KΩ. Se inlocuieste cu unul PIHER cu aceeasi valoare.

C98 = 220 pF se elimina. Acesta are rolul de a limita banda de frecventa, dar introduce distorsiuni de faza importante.

C95, C96 = 10 µF/10V (M) se inlocuiesc cu 100 µF/35V Tantal.

C66, C67 = 47 µF/10V (M) se inlocuiesc cu 47 µF/25V Panasonic FC.

C100, C101 = 47 µF/10V (M) se inlocuiesc cu 100 µF/35V Tantal.

Intre pinii 1 si 5 ai IC6 se planteaza un condensator 100 nF MKT.



Circuitul Dolby




Fig. 5 - Dolby B/C GX-F31




Fig. 6 - Dolby B/C GX-F51


Pin

Piesa

Valoare originala

Valoare noua

Comentarii


C24

10 µF/16V (M)

10 µF stiroflex



C25

100 uF/10 (M)

100 uF



C26

1 uF/50V (M)

1 µF stiroflex



C27

220 uF/10 (M)




C30

10 µF/16V (M)

10 µF stiroflex



C33

4.7 µF/25V (M)

4.7 µF stiroflex



C34

0.33 µF/50V (M)

0.33 µF stiroflex



C35

0.33 µF/50V (M)

0.33 µF stiroflex



C36

1 µF/50V (M)

1 µF stiroflex



C37

1 µF/50V (M)

1 µF stiroflex



C38

10 µF/16V (M)

10 µF stiroflex



C17

10 µF/16V (M)

10 µF stiroflex



C15

4.7 µF/25V (M

4.7 µF stiroflex



C14

0.15 µF/50V (M)

0.15 µF stiroflex

In Fig. 5, la pinul 20 este notat gresit C13 = 0.47 µF/50V (M). Este corect in Fig. 6.


C13

0.47 µF/50V (M)

0.47 µF stiroflex

In Fig. 5, la pinul 21 este notat gresit C14 = 0.15 µF/50V (M). Este corect in Fig. 6.


C12

10 µF/16V (M)

10 µF stiroflex



C10

4.7 µF/50V (M)

4.7 µF stiroflex



C8

100 µF/16V (M)

470 µF/25V Panasonic FC













In Fig. 6, la pinul 19, C16 are valoarea notata gresit (0.0082), corect este in Fig. 5 (0.082).



Amplificatorul de inregistrare




Fig. 7 - Preamplificator intrare, filtru MPX



C2 = C3 = 10 µF/16V (M) se schimba cu 1 µF stiroflex.

C4 = 1 µF/50 V(M) se schimba cu 1 µF stiroflex.

Daca nu se doreste inregistrare de pe mufa de microfon, se elimina R8 = 47 KΩ si modificarile de mai sus nu mai sunt necesare.

C7 = 1 µF/50V (M) se schimba cu 2.2 µF stiroflex.

TR18 = 2SC1843 se schimba cu 2SC2240 (Toshiba).

C82 = 33 µF/16V (M) se schimba cu 100 µF/35V Tantal.

C83 = 47 µF/10V (M) se schimba cu 100 µF/35V Tantal.

C9 = 10 uF/16V (M)




Fig. 8 - Amplificator inregistrare



C79 = 10 uF/16V (M)

C81 = 3.3 uF/25V (M) bipolar


Amplificatorul de casti




Fig. 9 - Amplificatorul de casti



C40 = 0.1 µF/50v (M) se schimba cu 1 µF/100V stiroflex.

C42 = C44 = 47 µF/16V (M) se schimba cu 100 µF/35V Tantal.



VU-metrul




Fig. 10 - Vu-metrul GX-F31




Fig. 11 - Vu-metrul - Peak-metrul GX-F51



Pentru a transforma VU-metrul in PEAK-metru se utilizeaza o parte din schema GX-F51, si se procedeaza astfel:

C45 = 220 µF/25V (M) se inlocuieste cu 1 µF stiroflex.

R73 = 1.1 KΩ se inlocuieste cu 2.2 MΩ.

VR4 = 20 KΩ se inlocuieste cu unul PIHER de 25 KΩ.

C41 = 0.47 µF/50V (M) se inlocuieste cu 0.47 µF stiroflex.

C43 = 10 µF/50V (M) se inlocuieste cu 22 µF/35V Tantal.

Evident ca reglajul din VR4 va fi mai jos, sau se poate planta R60 = 22 KΩ direct la masa, peste locul destinat lui TR3, iar reglajul ramane foarte aproape de original.


De pus poza cu cablajul .



Calibrarea
