Masuri de protectie - tablouri electrice



MASURI DE PROTECTIE - TABLOURI ELECTRICE



MASURI DE PROTECTIE IN EXECUTAREA LUCRARILOR


Masuri de protectie a muncii la montarea tablourilor, aparatelor si utilajelor electrice

Lucrarile la tablourile electrice se incep numai dupa ce partile instalatiei care sunt legate de tablou au fost scoase de sub tensiune



Este interzis sa se procedeze la identificarea circuitelor concentrate la tablou , prin punerea lor sub tensiune , aceasta se va face prin etichetarea circuitelor sau prin folosirea conductelor cu izolatie in culori diferite

Elementele conductoare montate pe tablouri se prevad cu capace izolante protectoare contra atingerilor

La tablourile neprotejate este interzis sa se monteze aparate prevazute cu legaturi in fata

Aparatele si utilajele electrice trebuie sa fie verificate temeinic , in special in ceea ce priveste starea izolatiei astfel incat la punerea lor in functiune sa nu apara pericolul de electrocutare

Aparatele si utilajele se monteaza numai in pozitia si la inaltimea prevazuta in proiect , astfel incat sa se asigure manevrarea aparatului fara pericol si stabilitatea necesara acestuia .

Instalatia de protectie trebuie executata si verificata inainte de a se trece la montarea receptoarelor

Pentru a se evita accidente prin atingere indirecta in timpul montarii aparatelor si utilajelor electrice trebuie sa se respecte urmatoarea ordine de executare a lucrarilor

Se executa intai priza de pamant si se verifica rezistenta de trecere , adaugand la nevoie numarul de electrozi necesar pana ce se obtine valoarea prevazuta in proiect

Se executa circuitul principal de protectie (centura de protectie )si se verifica continuitatea electrica a acestuia

Se monteaza piesa de separatie si priza de pamant , se verifica continuitatea electrica a imbinarii si valoarea rezistentei electrice a ansamblului instalatiei

Se lega carcasele fiecarui receptor (receptorul nefiind sub tensiune )la centura generala de protectie verificandu-se continuitatea fiecarei legaturi

Se pun receptoarele sub tensiune

Se verifica functionarea instalatiei de protectie prin punerea la masa a uni conductor de faza

In cazurile in care nu este posibila sa se respecte ordinea operatiilor aratate mai sus in executarea instalatiilor de protectie , circuitele de alimentare si receptoarele electrice nu vor fi puse sub tensiune decat dupa ce ansamblul instalatiei de protectie (centura de protectie , conductoarele de legatura , priza de pamant etc.) a fost montat si verificat




MASURI DE PROTECTIE IN EXPLOATAREA INSTALATIILOR ELECTRICE

a) Verificarea instalatiilor electrice

In general verificarea se va face cu instalatia scoasa de sub tensiune

Dupa scoaterea de sub tensiune trebuie sa se procedeze (pe fiecare faza a  instalatiei ) la verificarea lipsei tensiunii .Aceasta trebuie sa se faca numai cu dispozitive speciale , unul dintre urmatoarele

Un indicator de tensiune cu lampa cu neon

O lampa cu incandescenta de control

un voltmetru  avand corpul din material izolant

dupa ce s-a verificat lipsa de tensiune , trebuie sa se ia masurile de revenire a tensiunii ,astfel

se zavorasc aparatele de manevra ,

se demonteaza sigurantele fuzibile

se inchid cu cheia usile tablourilor de distributie de la care s-a facut deconectarea instalatiei

se monteaza placute avertizoare de interzicere ( de ex. NU CUPLATI -SE LUCREAZA!)

se scurtcircuiteaza fazele instalatiei ( dupa punctul de deconectare a acesteia , cat mai aproape de locul de munca) si se leaga la instalatia de protectie cea mai apropiata

in cazurile cand verificarea se face cu instalatia sub tensiune (cum ar fi , de exemplu, pentru verificare functionarii corpurilor de iluminat , a receptoarelor de forta , a aparatajului, pentru reglari , masurari etc.)personalul va lucra echipat cu manusi si cizme (galosi)de cauciuc

daca locul de munca este umed se va folosi si gratarul sau platforma izolanta drept mijloc suplimentar de izolare

in functie de configuratia instalatiei si a conditiilor de la locul de munca se vor folosi si alte mijloace de prevenire a accidentelor ,ca

aparate si scule cu maner izolante

ingradiri mobile

placute avertizoare de amintire etc.


MASURI SPECIFICE DE PROTECTIE A MUNCII


Procesul tehnologic pentru confectionarea si echiparea tablourilor electrice impune ca atat cei care conduc procesul de protectie cat si cei din atelier sa respecte urmatoarele reguli de protectie a muncii

spatiile de lucru sa nu fie aglomerate de materiale si utilaje

langa mesele de lucru sau in jurul tablourilor (dulapurilor )sa se creeze spatiul necesar desfasurarii procesului de productie ,fara pericolul de accidentare

muncitorii sa fie echipati cu haine de protectie necesare operatiilor tehnologice pe care le executa (manusi , sorturi ,ochelari de protectie etc.)

]sa se verifice permanent starea sculelor si utilajelor , in special a masinilor de gaurit electrice .Cablul electric sa nu fie deteriorat , conductorul de impamantare sa fie corect legat si sa nu prezinte uzura mecanica

pe santier la montare sa se foloseasca casca de protectie

pentru iluminarea spatiului de lucru la santier sa se foloseasca sursa de energie de 12-14 V

distanta dintre un tablou si utilajul cel mai apropiat sa fie mai mare de un metru



Anexe

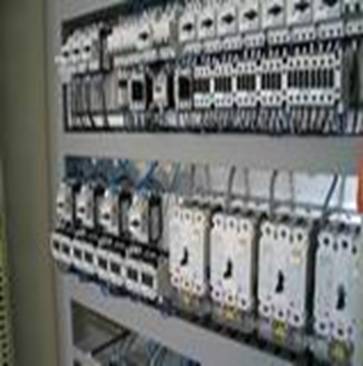

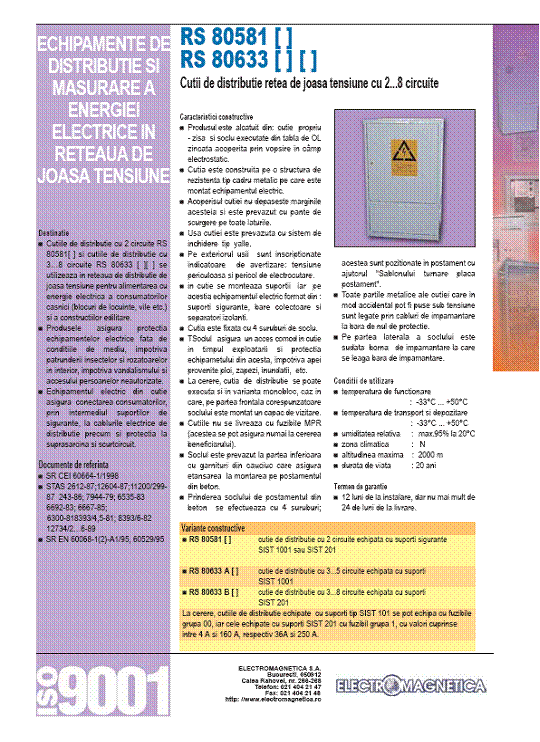

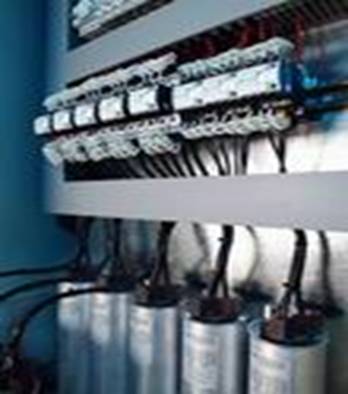

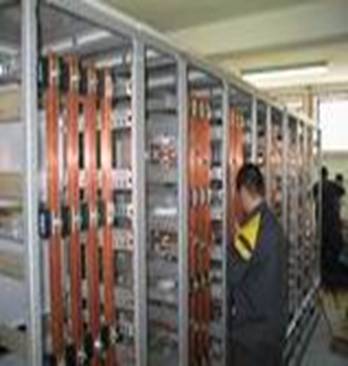

Anexa 1( de exemple  tablouri )


Cu personal de inalta calificare, specializat in Occident, cu ateliere dotate in conformitate cu ultimele tehnologii si cu furnizori directi din CE, EEI produce si comercializeaza:

  • tablouri electrice de distributie de j.t. pana la 1000 A
  • tablouri electrice de distributie si contorizare din policarbonat
  • blocuri de masura si protectie pentru bransamente electrice mono si trifazate 6-400 A
  • tablouri de automatizare
  • echipament electric de J.T.

<< Exemple >>

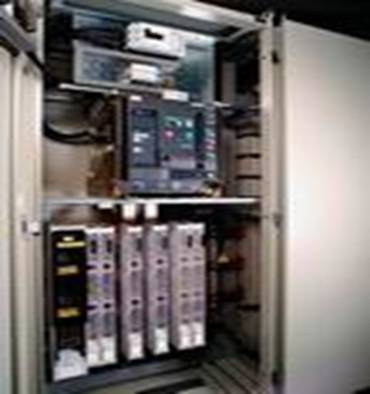

Tablou de alimentare si distributie cu anclansare automata a rezervei

Caracteristici tehnice:

  • tensiune nominala: 3x230/400 Vca
  • curent nominal: 400A
  • AAR performant realizat cu automat programabil
  • grad de protectie IP65




BMP pentru bransament electric trifazat

Caracteristici tehnice:

  • tensiune nominala: 3x230/400 Vca
  • curent nominal 6-40A
  • realizat in cutii din policarbonat cu capac fumuriu (protectie la radiatiile solare)
  • rezistent la socuri mecanice
  • grad de protectie IP65
